¿Qué es?

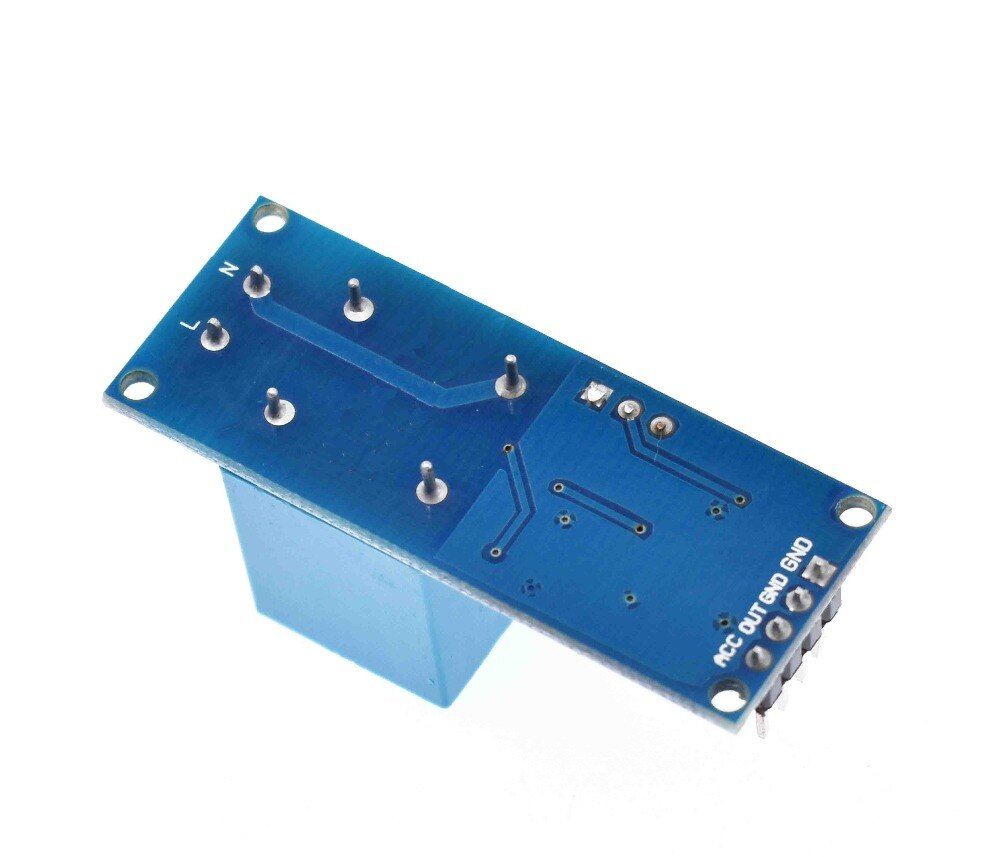

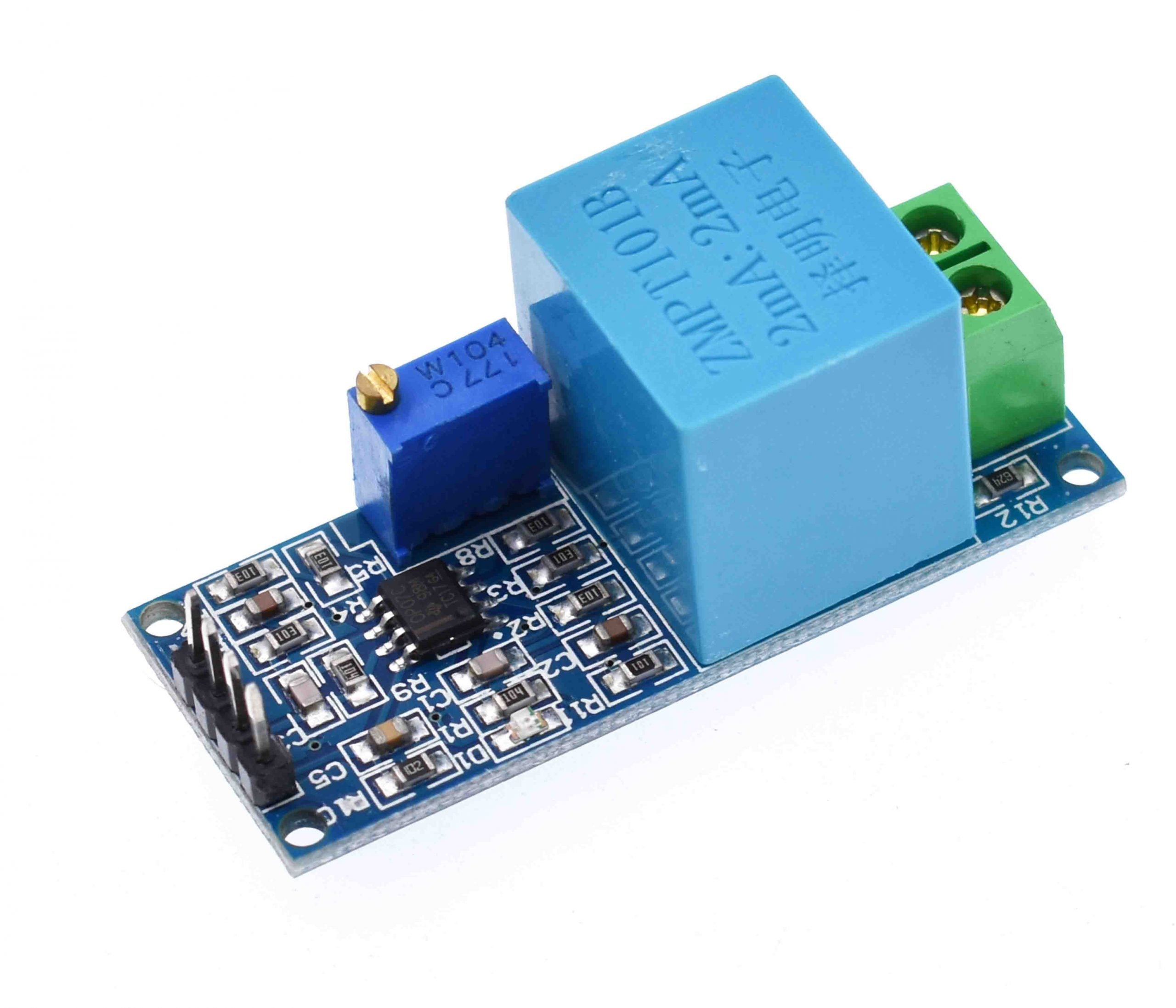

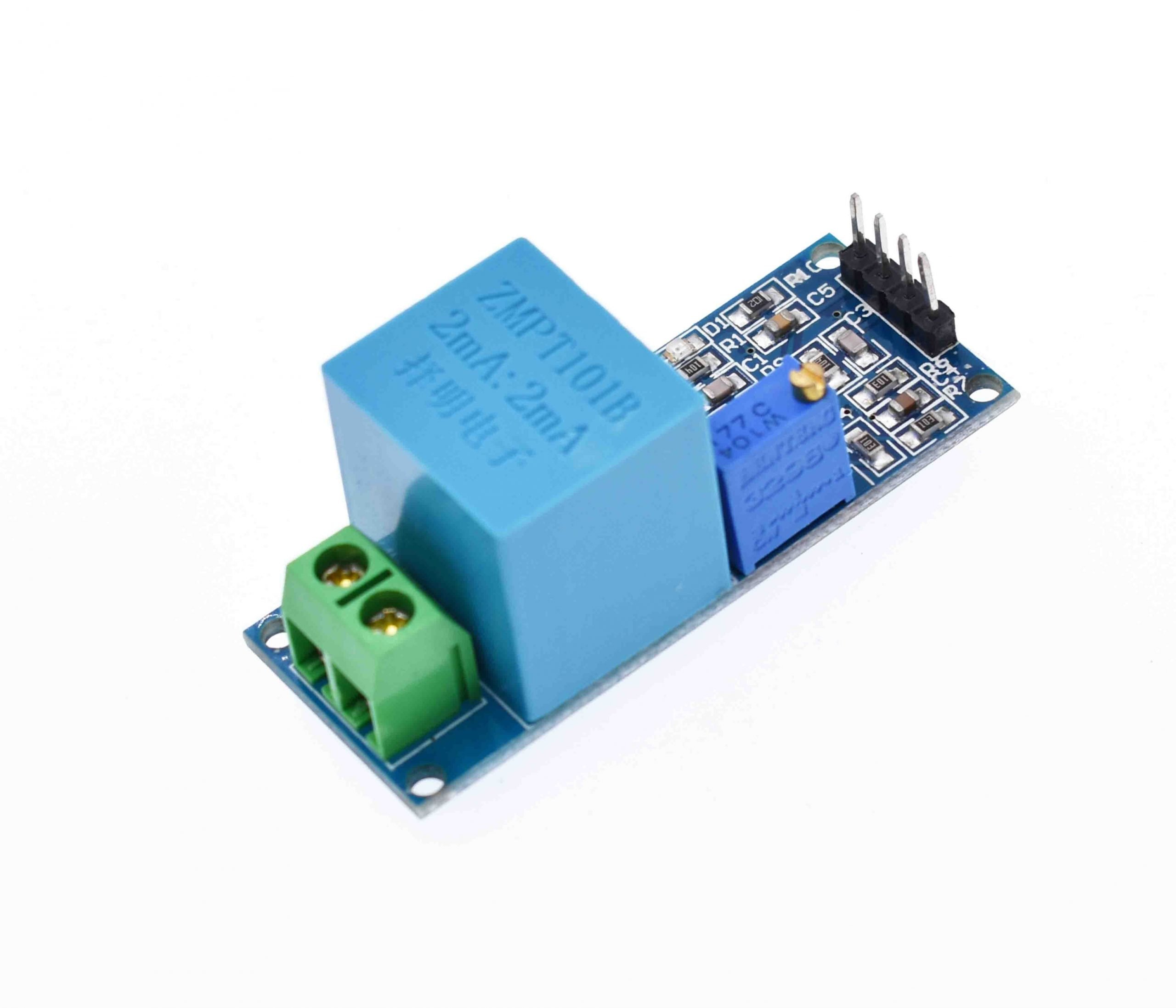

El Sensor de Voltaje AC ZMPT101B es un módulo diseñado para medir tensiones de corriente alterna (AC) de hasta 250V. Incorpora un transformador de voltaje de alta precisión y un circuito amplificador operacional para proporcionar una señal de salida proporcional al voltaje AC de entrada. Este sensor es ideal para aplicaciones que requieren monitoreo y análisis de voltajes AC, como sistemas de energía, proyectos de automatización y dispositivos IoT.
¿Para qué sirve?
- Monitoreo de voltaje en tiempo real: Permite supervisar continuamente el voltaje de líneas AC, facilitando la detección de variaciones o anomalías.
- Medición de parámetros eléctricos: Utilizado para calcular valores como voltaje RMS, picos de voltaje y formas de onda en sistemas eléctricos.
- Integración en sistemas de automatización: Proporciona datos precisos de voltaje para sistemas de control y automatización industrial.
¿Dónde se usa?
- Sistemas de energía domésticos e industriales: Para monitorear el suministro eléctrico y garantizar su estabilidad.
- Proyectos de domótica e IoT: En dispositivos inteligentes que requieren medición de voltaje para su funcionamiento o monitoreo.
- Equipos de prueba y medición: Instrumentos que necesitan medir y registrar voltajes AC de manera precisa.
¿Con qué se puede usar?
- Microcontroladores: Compatible con plataformas como Arduino, Raspberry Pi y otros sistemas embebidos para la adquisición y procesamiento de datos.
- Sistemas de adquisición de datos: Para registrar y analizar las mediciones de voltaje en diversas aplicaciones.
- Interfaces de visualización: Como pantallas LCD o sistemas de monitoreo remoto para mostrar los valores de voltaje en tiempo real.
Características
- Alta precisión: Equipado con un transformador de voltaje ZMPT101B que garantiza mediciones exactas de voltajes AC.
- Amplio rango de voltaje de entrada: Capaz de medir voltajes AC de hasta 250V, adecuado para la mayoría de aplicaciones residenciales e industriales.
- Salida de señal ajustable: Mediante un potenciómetro integrado, se puede calibrar la amplitud de la señal de salida para adaptarse a diferentes rangos de medición.
- Aislamiento galvánico: Gracias al transformador incorporado, se asegura un aislamiento seguro entre el circuito de medición y el sistema de adquisición de datos.
Especificaciones
| Especificación | Detalles |
|---|---|
| Voltaje de alimentación | 5V – 30V DC |
| Voltaje AC de entrada máximo | 250V AC |
| Señal de salida | Analógica senoidal |
| Dimensiones | 51.7 mm x 21.6 mm |
| Modelo del transformador | ZMPT101B |
| Corriente nominal de entrada | 2mA |
| Relación de transformación | 1000:1000 |
| Aislamiento eléctrico | Hasta 3000V |
| Temperatura de operación | -40°C a +85°C |
Documentación
Información Adicional
- Calibración del sensor: Antes de su uso, es recomendable calibrar la salida del sensor utilizando un voltímetro de referencia. Esto se logra ajustando el potenciómetro integrado hasta que la señal de salida corresponda al voltaje AC real medido.
- Precauciones de seguridad: Al trabajar con voltajes AC, especialmente aquellos cercanos a 250V, es crucial tomar medidas de seguridad adecuadas para evitar riesgos de choque eléctrico. Asegúrese de que todas las conexiones estén correctamente aisladas y, si es posible, realice las mediciones con el circuito desenergizado.
- Aplicaciones prácticas: Además de las mencionadas, este sensor es útil en proyectos de eficiencia energética, donde se requiere monitorear el consumo eléctrico, y en sistemas de protección eléctrica que necesitan detectar caídas o picos de voltaje.
Pinout
Dimensiones
Conclusión
El Sensor de Voltaje AC ZMPT101B es una herramienta versátil y precisa para la medición de voltajes alternos en una amplia gama de aplicaciones. Su diseño compacto, junto con su capacidad para manejar altos voltajes y proporcionar salidas fácilmente integrables con sistemas digitales, lo convierten en una opción ideal para profesionales y entusiastas de la electrónica que buscan monitorear y analizar parámetros eléctricos de manera eficiente y segura.
