¿Qué es?
El ACS712 5A es un sensor de corriente basado en el chip ACS712 de Allegro Microsystems. Diseñado para medir corrientes AC y DC de hasta ±5A, proporciona una salida analógica proporcional a la corriente detectada. Su tecnología de efecto Hall permite un aislamiento galvánico entre la carga y el circuito de medición, lo que lo hace ideal para aplicaciones de monitoreo de consumo eléctrico y control de energía en proyectos electrónicos.
¿Para qué sirve?
- Monitoreo de consumo eléctrico: Permite medir la corriente en motores, baterías y dispositivos electrónicos.
- Protección de circuitos: Previene sobrecargas al detectar altos niveles de corriente.
- Automatización y control: Se usa en sistemas de energía renovable, fuentes de alimentación y monitoreo de carga.
¿Dónde se usa?
- Sistemas de energía solar y baterías para monitoreo de carga.
- Control de motores y circuitos de potencia en automatización industrial.
- Sistemas de domótica e IoT, donde se requiere medir consumo eléctrico.
¿Con qué se puede usar?
- Microcontroladores: Compatible con Arduino, ESP32, Raspberry Pi, STM32, PIC y otros.
- Convertidores ADC: Para convertir la señal analógica en digital en sistemas de adquisición de datos.
- Sistemas de protección eléctrica: Puede integrarse con relés y circuitos de seguridad.
Características
- Medición de corriente AC y DC: Hasta ±5A con alta precisión.
- Salida analógica proporcional: 185 mV/A de sensibilidad.
- Aislamiento galvánico: Mayor seguridad en medición de corriente sin conexión física directa.
- Tiempo de respuesta rápido: 5 µs para mediciones en tiempo real.
- Bajo consumo de energía: Ideal para aplicaciones de bajo consumo.
Especificaciones
| Especificación | Detalles |
|---|---|
| Modelo | ACS712-5A |
| Voltaje de alimentación | 5V DC |
| Rango de corriente medible | ±5A (AC y DC) |
| Salida de voltaje | 0V – 5V (analógica) |
| Sensibilidad | 185 mV/A |
| Resistencia interna | 1.2 mΩ |
| Tiempo de respuesta | 5 μs |
| Aislamiento galvánico | 2100 Vrms |
| Temperatura de operación | -40°C a 85°C |
| Dimensiones | 31 mm x 13 mm |
Documentación
Información Adicional
- Calibración del sensor: Se recomienda medir la salida en reposo, la cual debería ser de 2.5V cuando la corriente es 0A.
- Protección y seguridad: No conectar directamente a altas corrientes sin usar fusibles o protecciones adecuadas.
- Aplicaciones avanzadas: Se puede integrar con filtros de software para mejorar la precisión en medición de señales AC.
Pinout

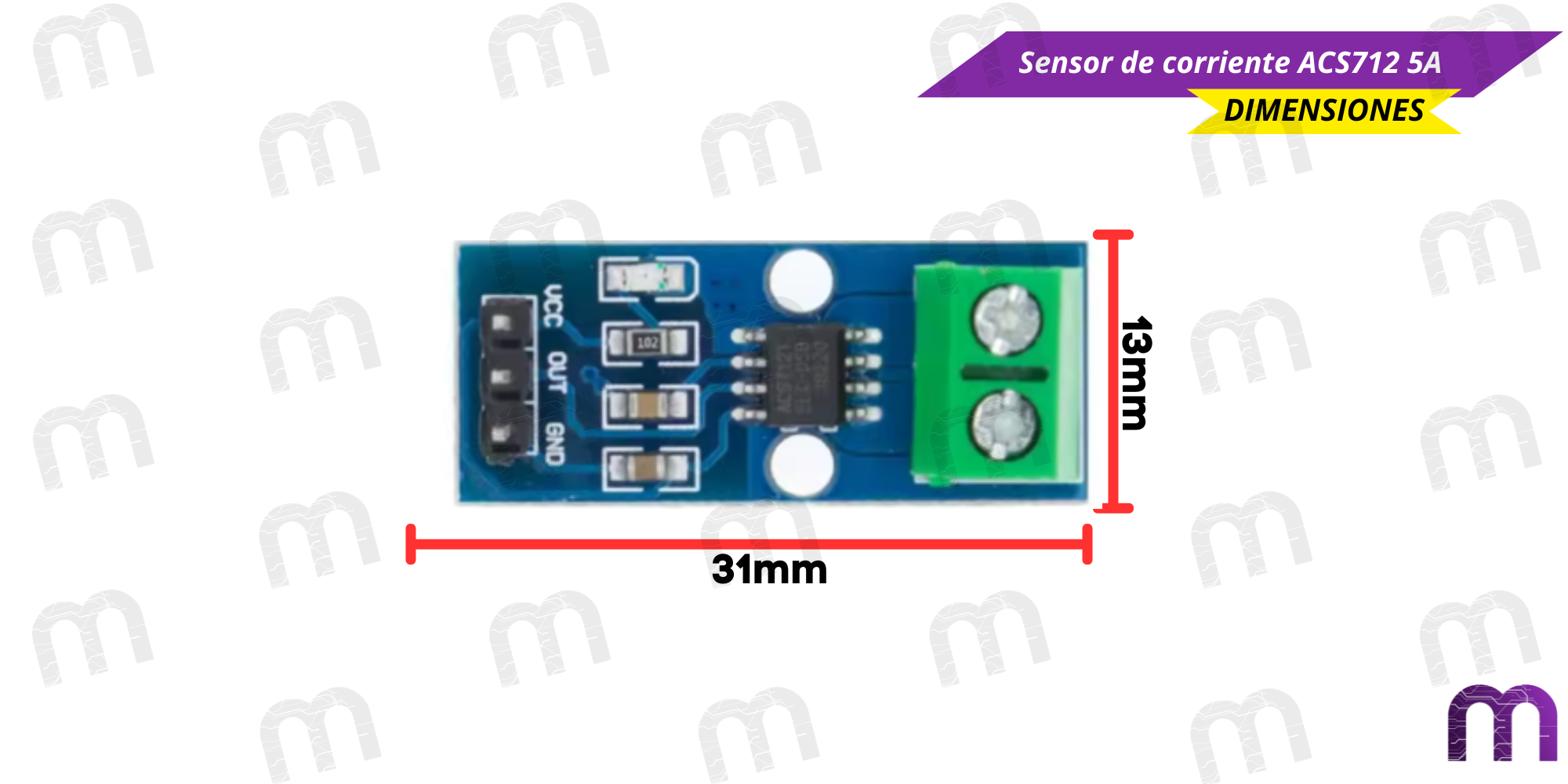

Dimensiones
Conclusión
El Sensor ACS712 5A es una opción confiable para medir corriente AC y DC en aplicaciones electrónicas. Su compatibilidad con microcontroladores, su alta sensibilidad (185 mV/A) y su aislamiento galvánico lo hacen una herramienta útil para monitoreo de energía, control de dispositivos y protección de circuitos en proyectos industriales y de automatización.
