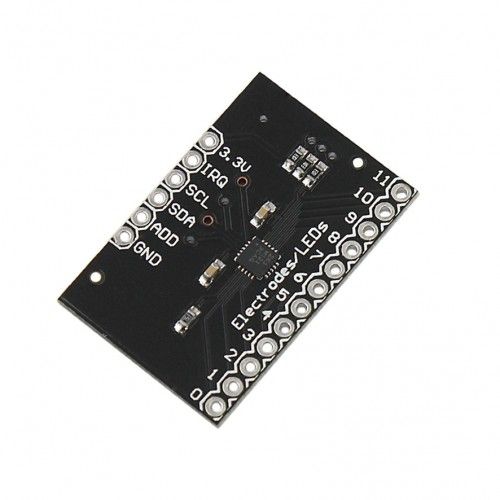

Módulo controlador de sensor táctil capacitivo Teclado I2C MPR121
El MPR121 es un controlador de sensor táctil capacitivo que permite detectar hasta 12 puntos táctiles mediante tecnología capacitiva. Utiliza la interfaz I2C, lo que facilita su integración con microcontroladores como Arduino, ESP32, Raspberry Pi, STM32, entre otros.
Es ideal para crear interfaces táctiles, reemplazar botones mecánicos y diseñar paneles de control innovadores.
Características principales
- Hasta 12 entradas capacitivas independientes
- Interfaz de comunicación I2C (dirección por defecto: 0x5A)
- Posibilidad de conectar múltiples módulos cambiando la dirección I2C
- Soporta detección de múltiples toques simultáneos
- Umbrales ajustables para cada sensor táctil
- Interrupciones configurables para respuestas rápidas
- Compatibilidad con voltajes de 3.3V y 5V
Especificaciones
| Especificación | Detalles |
|---|---|
| Modelo | MPR121 |
| Método de detección | CAPACITIVO |
| Número de pines táctiles | HASTA 12 ENTRADAS |
| Voltaje de operación | 3.3V-5V |
| Interfaz de comunicación | I2C (100 kHz – 400 kHz) |
| Corriente de operación | 29 µA en modo bajo consumo |
| Dirección I2C por defecto | 0x5A (cambiable a 0x5B, 0x5C, 0x5D) |
| Tiempo de respuesta | Menos de 10 ms |
| Temperatura de operación | -40°C a 85°C |
Documentación
Información Adicional

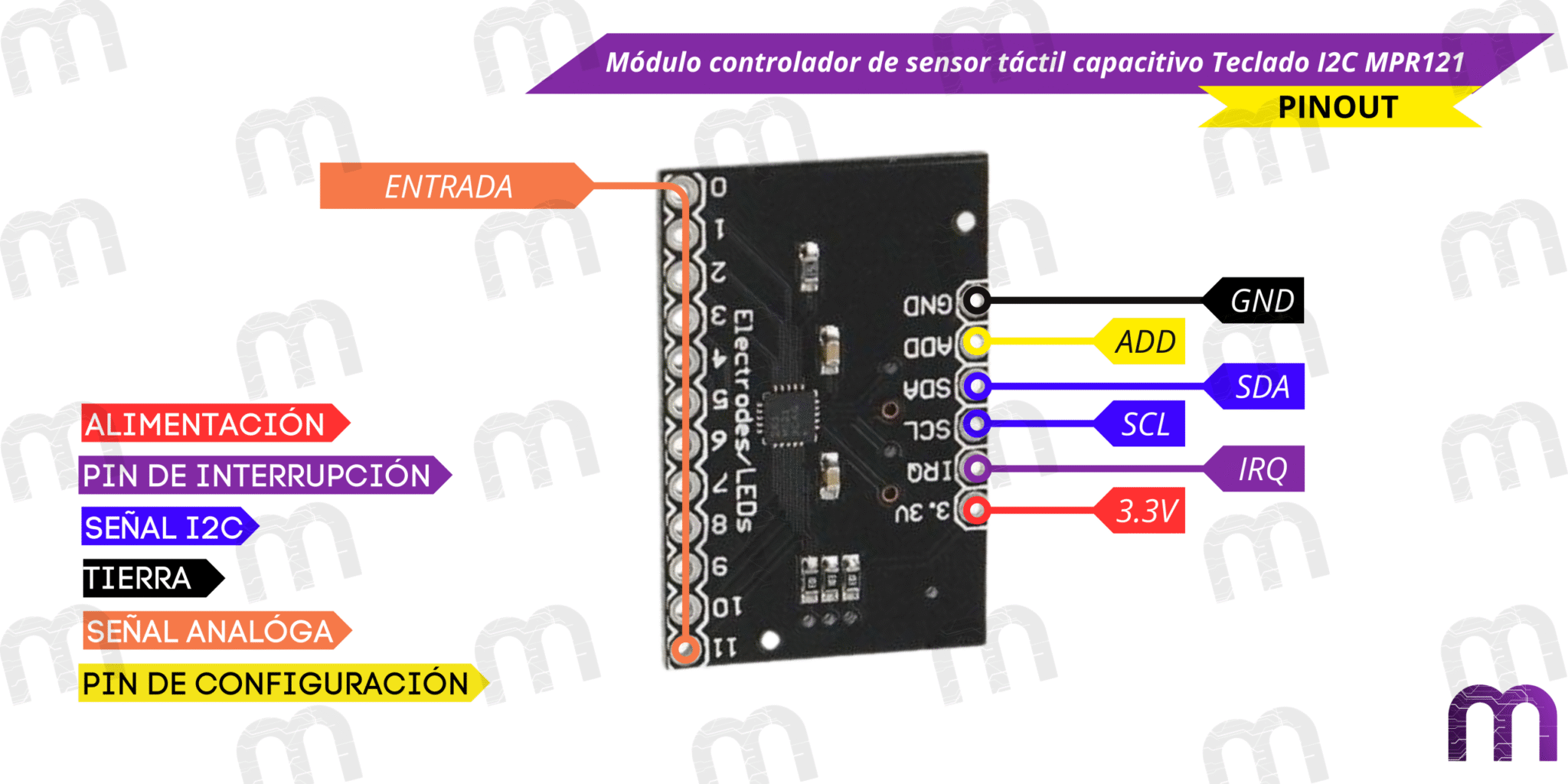

Pinout
dimensiones
El MPR121 es un sensor muy versátil que permite detectar toques en objetos metálicos o superficies recubiertas de materiales delgados, lo que lo hace ideal para paneles de control futuristas y sin botones mecánicos.
Consejos para su uso
- Usa cables cortos para evitar interferencias en la detección.
- Evita ruidos eléctricos, especialmente si usas motores o fuentes conmutadas.
- Prueba diferentes materiales (papel aluminio, cobre, pintura conductiva) para explorar su potencial.
- Calibra los umbrales en el código para evitar falsas detecciones.
Principio de Funcionamiento
El MPR121 utiliza la tecnología capacitiva para detectar la presencia de un objeto conductor (como un dedo humano) cerca de sus electrodos. Cada pin conectado a un electrodo mide la capacitancia, que cambia cuando un objeto conductor se aproxima. Estos cambios son procesados por el módulo y enviados al microcontrolador a través del protocolo de comunicación I2C.
