Descripción
La Placa Base de Desarrollo PLC Industrial (DNMPB28) es la solución definitiva para transformar un módulo Arduino Mega 2560 Pro en un Controlador Lógico Programable (PLC) robusto y funcional. Diseñada para ingenieros y makers exigentes, esta placa «Carrier» elimina la maraña de cables de las protoboards, ofreciendo un entorno de conexión seguro mediante borneras de tornillo y montaje en riel DIN.

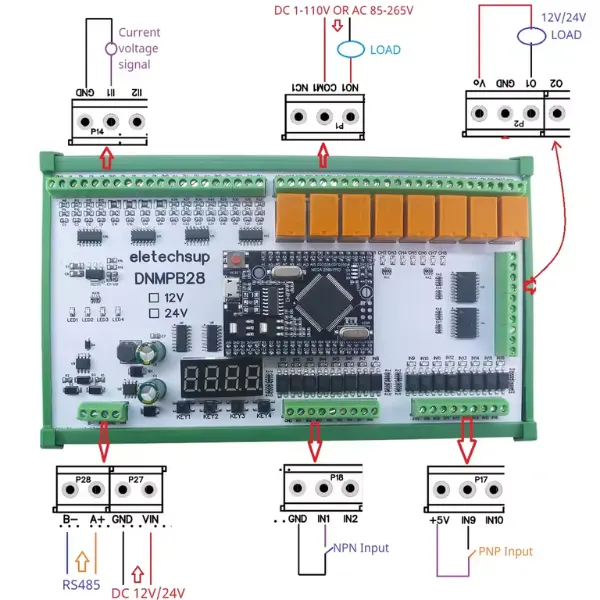

Este hardware es una bestia de la conectividad: integra 16 entradas digitales (divididas en NPN y PNP), 16 salidas (8 de relé y 8 transistorizadas/Darlington), y un completo set de 8 entradas analógicas calibradas para instrumentación industrial (4-20mA y 0-10V). Además, incorpora comunicación RS485, lo que te permite integrar tu código de Arduino en redes industriales Modbus o sistemas SCADA con total facilidad.
Especificaciones de Hardware
| Parámetro | Detalle Técnico |
|---|---|
| Voltaje de Alimentación | 12V – 24V DC (Fuente única) |
| Núcleo de Control (Requerido) | Socket para Arduino Mega 2560 Pro (No incluido) |
| Salidas de Relé (CH1-CH8) | 8 Canales (3A máx, Contacto Seco) |
| Salidas Transistor (D1-D8) | 8 Canales Darlington ULN2803 (300mA, NPN) |
| Entradas Digitales (Total 16) | 8x NPN (Activo bajo) + 8x PNP (Activo alto) |
| Entradas Analógicas (Total 8) | 4x Corriente (0-20mA) + 4x Voltaje (0-10V/0-30V) |
| Interfaz de Usuario | 4 Botones pulsadores + Display 7 Segmentos (4 dígitos) |
| Comunicación | Bus RS485 integrado (Diferencial) |
| Montaje | Soporte para Riel DIN incluido |

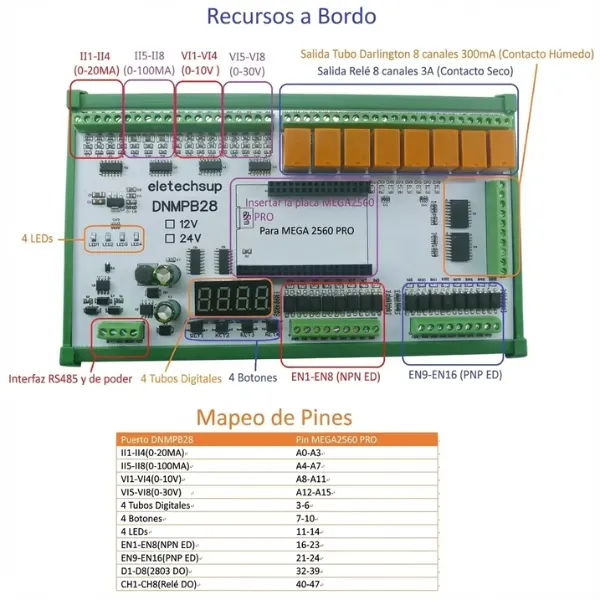

Mapeo de Pines (Arduino Mega 2560 Pro)
Utiliza esta tabla para asignar las variables en tu código de Arduino IDE.
| Puerto en Placa | Pin Arduino (Digital/Analog) | Función Típica |
|---|---|---|
| II1 – II4 | A0 – A3 | Entrada Analógica Corriente (0-20mA) |
| II5 – II8 | A4 – A7 | Entrada Analógica Corriente (Rango amplio) |
| VI1 – VI4 | A8 – A11 | Entrada Analógica Voltaje (0-10V) |
| VI5 – VI8 | A12 – A15 | Entrada Analógica Voltaje (0-30V) |
| IN1 – IN8 | D16 – D23 | Entradas Digitales NPN |
| IN9 – IN16 | D24 – D31 | Entradas Digitales PNP |
| D1 – D8 | D32 – D39 | Salidas Darlington (MOS/Driver) |
| CH1 – CH8 | D40 – D47 | Salidas de Relé |
| Botones (Key1-4) | D7 – D10 | Entrada de usuario |
| LEDs Indicadores | D11 – D14 | Estado visual |
| Display Digital | D3 – D6 | Control de segmentos |
Capacidades de Proyecto
| Uso | Ventaja |
|---|---|
| Automatización Home Assistant | Control centralizado de luces y riego (12V/24V) por RS485 |
| Educación PLC | Aprende lógica Ladder o C++ con hardware real |
| Instrumentación | Lectura de sensores industriales de 4-20mA sin conversores externos |
Preguntas Frecuentes
¿La placa incluye el Arduino Mega 2560 Pro?

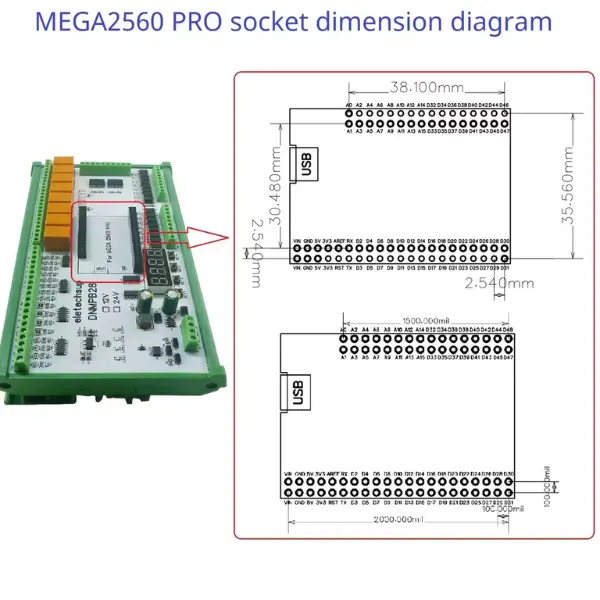

No, este producto es la «Carrier Board» o placa base. Debes insertar un módulo Arduino Mega 2560 Pro (la versión compacta del Mega) en los pines hembra centrales para que funcione. El diseño modular permite reemplazar el cerebro del PLC fácilmente si se daña.
¿Puedo leer sensores de 5V estándar?
Sí, pero debes tener cuidado. Las entradas VI1-VI4 están diseñadas para 0-10V. Para leer sensores de 5V directos de Arduino, es mejor usar los pines de expansión si están disponibles o escalar la lectura en software, ya que el hardware está preparado para niveles industriales más altos.
¿Cómo funciona el RS485 en esta placa?
El RS485 utiliza los pines seriales del Arduino (generalmente Serial1 o definidos por hardware) conectados a un transceptor MAX485 o similar integrado en la placa. Esto permite comunicación half-duplex robusta a largas distancias (hasta 1200m teóricos).
¿Qué diferencia hay entre las entradas NPN y PNP?
Las entradas NPN (IN1-IN8) se activan conectando el pin a Tierra (GND/0V), ideales para sensores comunes. Las entradas PNP (IN9-IN16) se activan inyectando voltaje positivo, común en sensores inductivos industriales.
¿Para qué sirven las salidas Darlington (D1-D8)?
Son salidas de transistor de colector abierto (ULN2803). No entregan voltaje por sí mismas, sino que cierran el circuito a tierra (GND). Son perfectas para controlar relés externos de 12V/24V, solenoides pequeños o tiras LED monocromáticas que consuman menos de 300mA.
