Descripción
El Kit Experimental de Celda de Combustible de Hidrógeno (PEM) es un sistema educativo integral diseñado para demostrar los principios de la energía renovable y la electroquímica. Este equipo permite visualizar el ciclo completo de la energía del hidrógeno: desde la generación de hidrógeno y oxígeno mediante la electrólisis del agua, hasta su reconversión en energía eléctrica a través de una celda de combustible PEM (Membrana de Intercambio de Protones).

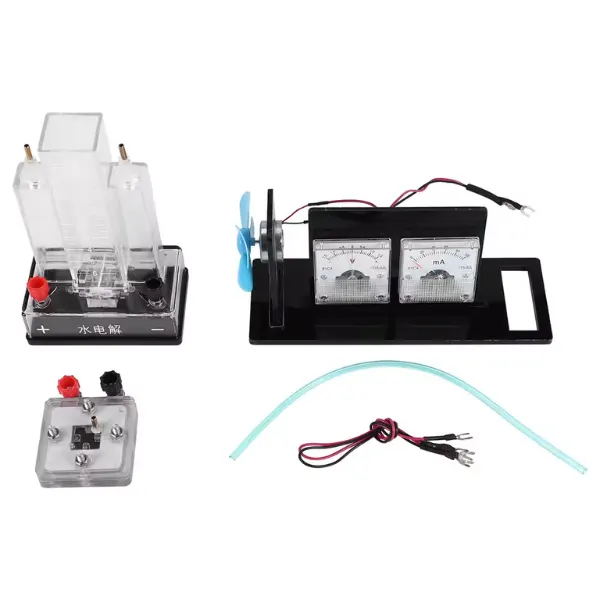

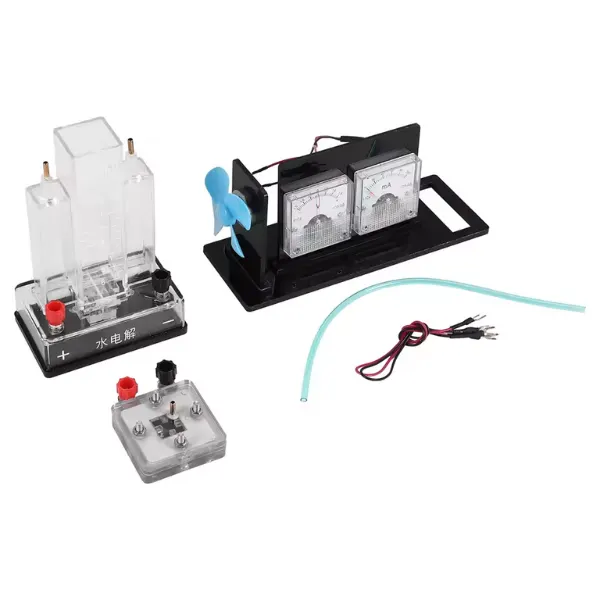

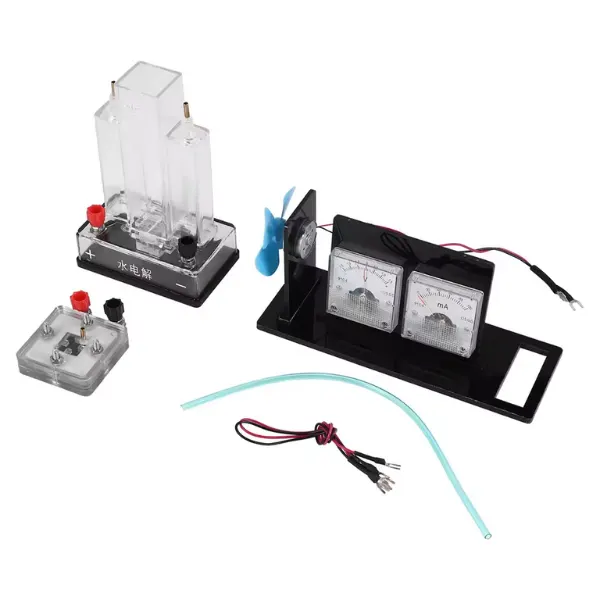

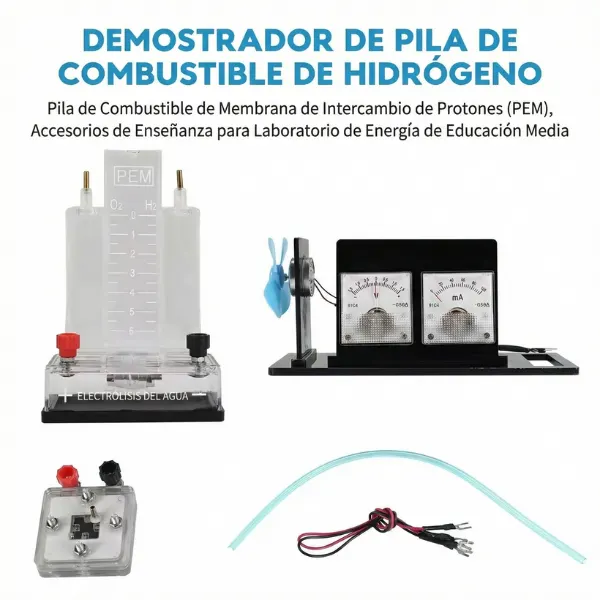

El set incluye un electrolizador transparente con cilindros graduados para medir el desplazamiento de gas, una celda de combustible PEM modular, y un panel de carga con un ventilador eléctrico, amperímetro y voltímetro analógicos para monitorear el rendimiento en tiempo real. Es ideal para laboratorios de física, química y demostraciones de energías limpias en niveles educativos secundarios y universitarios. Requiere únicamente agua destilada para funcionar.
Especificaciones Técnicas del Sistema
| Parámetro | Valor |
|---|---|
| Tipo de Celda/Electrolizador | PEM (Proton Exchange Membrane) |
| Voltaje de Entrada (Electrólisis) | 1.8V – 3.0V DC (Requiere fuente externa/batería) |
| Corriente de Entrada (Electrólisis) | 0.3A – 0.8A (Máx) |
| Producción de Gas | Hidrógeno (H2) y Oxígeno (O2) |
| Voltaje de Salida (Celda de Combustible) | 0.6V – 0.9V (Circuito abierto) |
| Área activa de la membrana | 25mm x 25mm (aprox.) |
| Instrumentación incluida | Voltímetro (0-2V) y Amperímetro (0-1A) analógicos |
Componentes Incluidos
| Componente | Función |
|---|---|

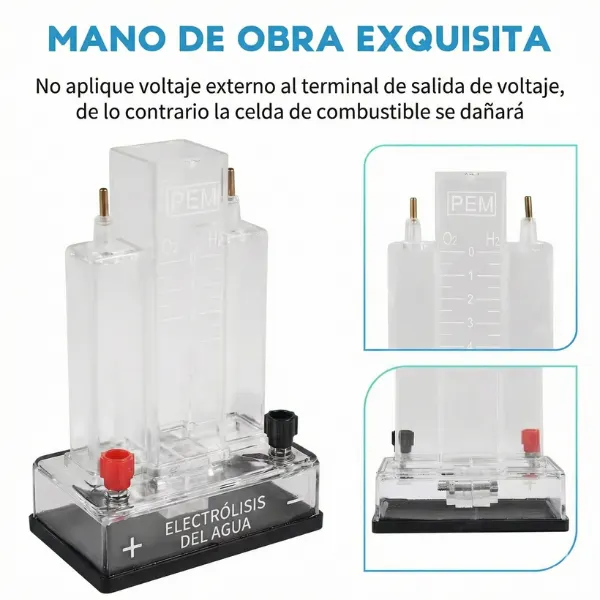

| Módulo Electrolizador | Separa el agua destilada en H2 y O2 mediante electricidad. |
| Celda de Combustible | Recombina H2 y O2 para generar electricidad y agua. |
| Panel de Carga y Medición | Contiene el motor/ventilador y los medidores de voltaje/corriente. |
| Accesorios | Cables tipo banana, tubería de silicona para gas. |
Preguntas Frecuentes
¿Qué tipo de agua debo utilizar con este kit?
Es obligatorio utilizar agua destilada o desionizada. El agua del grifo o mineral contiene impurezas (minerales, cloro) que pueden contaminar permanentemente la membrana PEM («envenenamiento del catalizador»), reduciendo drásticamente su eficiencia y vida útil.
¿Cómo funciona el proceso de electrólisis en este equipo?
Al aplicar un voltaje externo (batería o fuente de alimentación) a los terminales del electrolizador lleno de agua, la corriente eléctrica rompe las moléculas de agua (H2O). Se libera Hidrógeno gaseoso en el cátodo (conectado al terminal negativo) y Oxígeno en el ánodo (positivo), acumulándose en los cilindros graduados.
¿Por qué el ventilador gira cuando conecto la celda de combustible?
El ventilador actúa como una «carga». Cuando el hidrógeno almacenado pasa a través de la celda de combustible, ocurre una reacción química inversa a la electrólisis. Los protones atraviesan la membrana y los electrones viajan por el circuito externo (haciendo girar el ventilador) para reunirse con el oxígeno y formar agua nuevamente.
¿El equipo genera energía de la nada?
No. Este kit demuestra la conservación y transformación de la energía. Primero inviertes energía eléctrica (de una batería) para separar el agua y almacenar esa energía en forma de enlaces químicos (gas Hidrógeno). Luego, la celda recupera esa energía almacenada para mover el ventilador.
¿Es seguro operar este equipo en un aula?
Sí, es seguro para entornos educativos. Las cantidades de hidrógeno y oxígeno generadas son muy pequeñas (mililitros) y no representan un riesgo de explosión significativo si se usa bajo supervisión normal. Sin embargo, se debe mantener alejado de llamas abiertas o chispas fuertes y usar en un área ventilada.
