El regulador de voltaje XL4015 es un módulo DC-DC tipo buck (Step-down) que permite reducir el voltaje de entrada a un nivel de salida ajustable. Cuenta con un display digital que facilita la visualización del voltaje de entrada y salida en tiempo real, con solo presionar un botón. Este módulo es ideal para proyectos electrónicos que requieren una fuente de alimentación estable y eficiente.
Especificaciones
| Especificación | Detalle |
|---|---|
| Modelo | XL4015 |
| Tipo de Regulador | Step-down (Buck) |
| Voltaje de Entrada | 4V – 38V DC |
| Voltaje de Salida | 1.25V – 36V DC |
| Corriente de Salida | Máximo 5A (Se recomienda 3A sin disipadores) |
| Potencia Nominal | 50W |
| Potencia Máxima | 75W (Para voltajes de salida superiores a 30V) |
| Eficiencia | Hasta 96% |
| Frecuencia de Trabajo | 180 kHz |
| Protecciones | Protección contra sobrecarga térmica y cortocircuito |
| Precisión del Voltímetro | ±0.05V |
| Dimensiones | 60 x 37 x 14 mm |
Documentación
Información Adicional

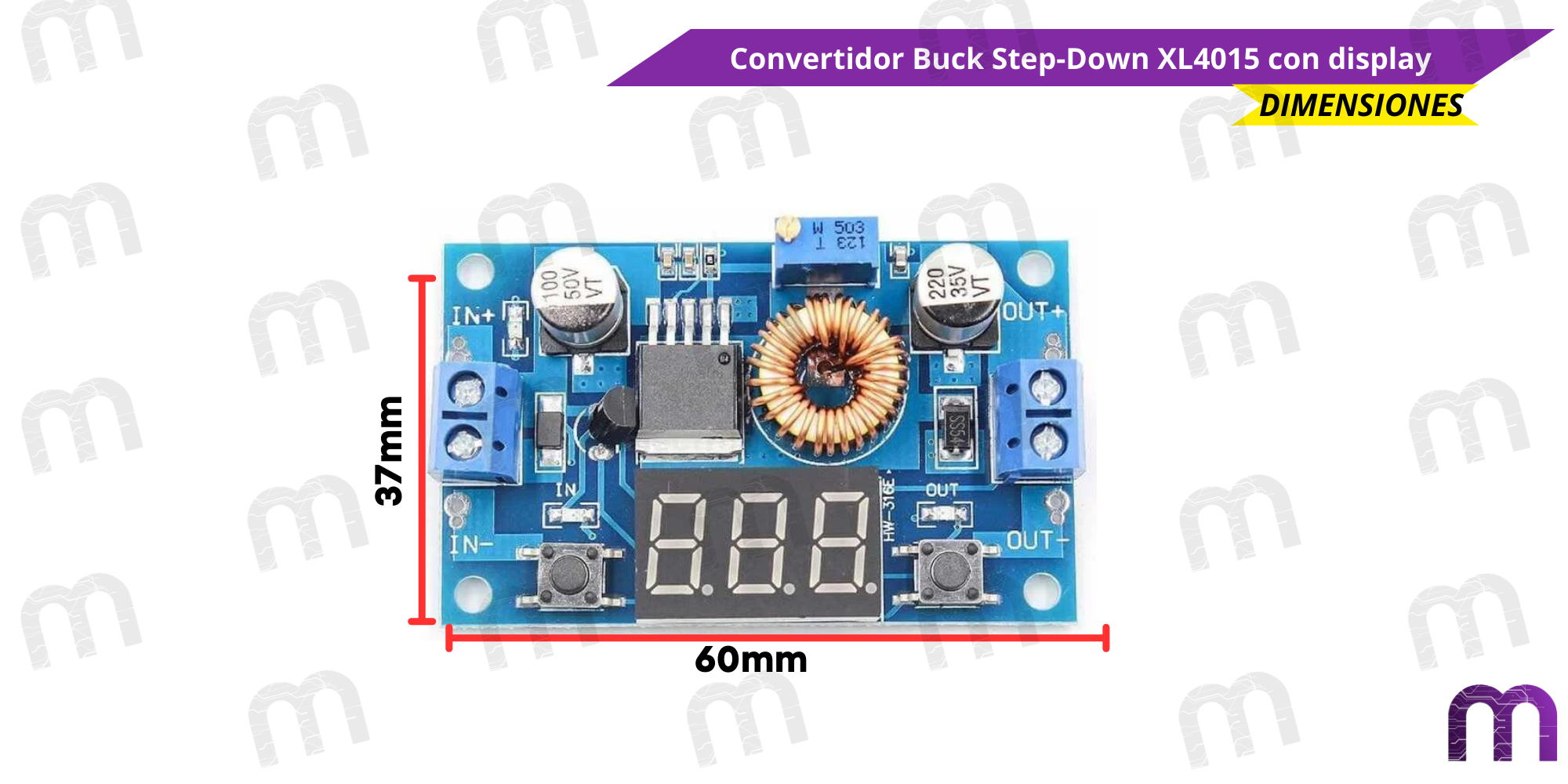

Dimensiones

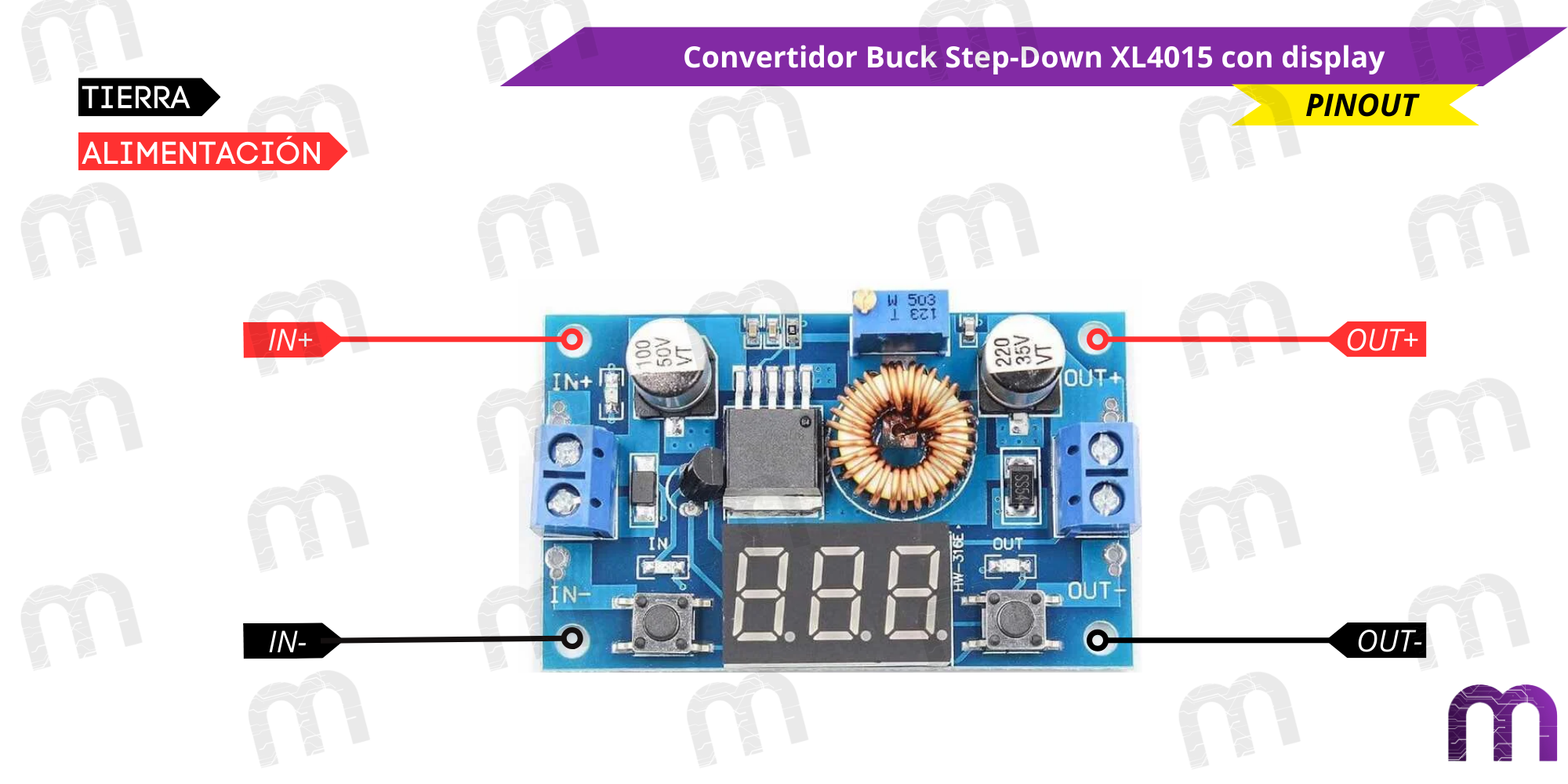

PinOut
Calibración del Voltímetro
Calibración del Voltaje de Salida:
- Presionar el botón derecho hasta que se ilumine el LED «OUT». La pantalla mostrará el voltaje de salida.
- Mantener presionado el botón derecho por más de 2 segundos. El LED «OUT» y la pantalla comenzarán a parpadear.
- Presionar el botón derecho para incrementar el voltaje en pequeñas unidades o el botón izquierdo para disminuirlo.
- Mantener presionado el botón derecho por más de 2 segundos para guardar los cambios.
Calibración del Voltaje de Entrada:
- Presionar el botón derecho hasta que se ilumine el LED «IN». La pantalla mostrará el voltaje de entrada.
- Mantener presionado el botón derecho por más de 2 segundos hasta que el LED «IN» y la pantalla parpadeen.
- Seguir los mismos pasos de ajuste que en la calibración del voltaje de salida.
