Descripción

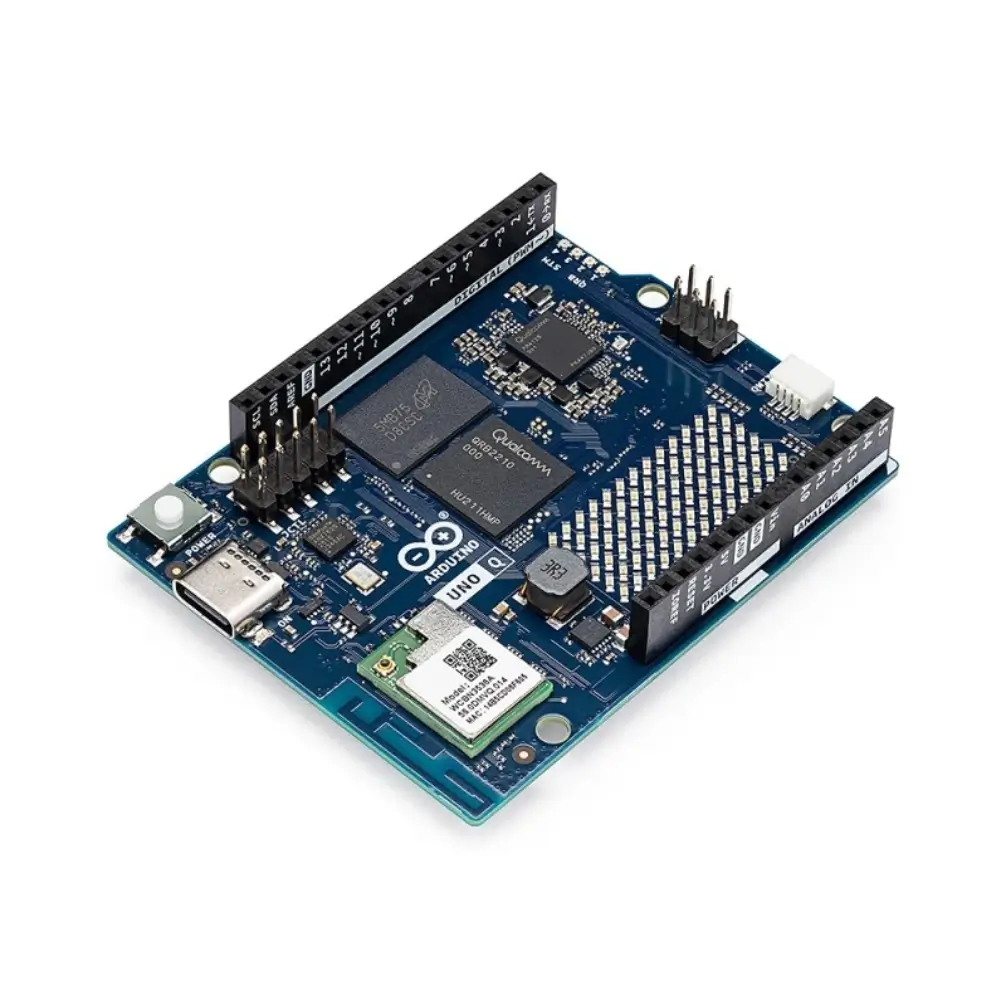

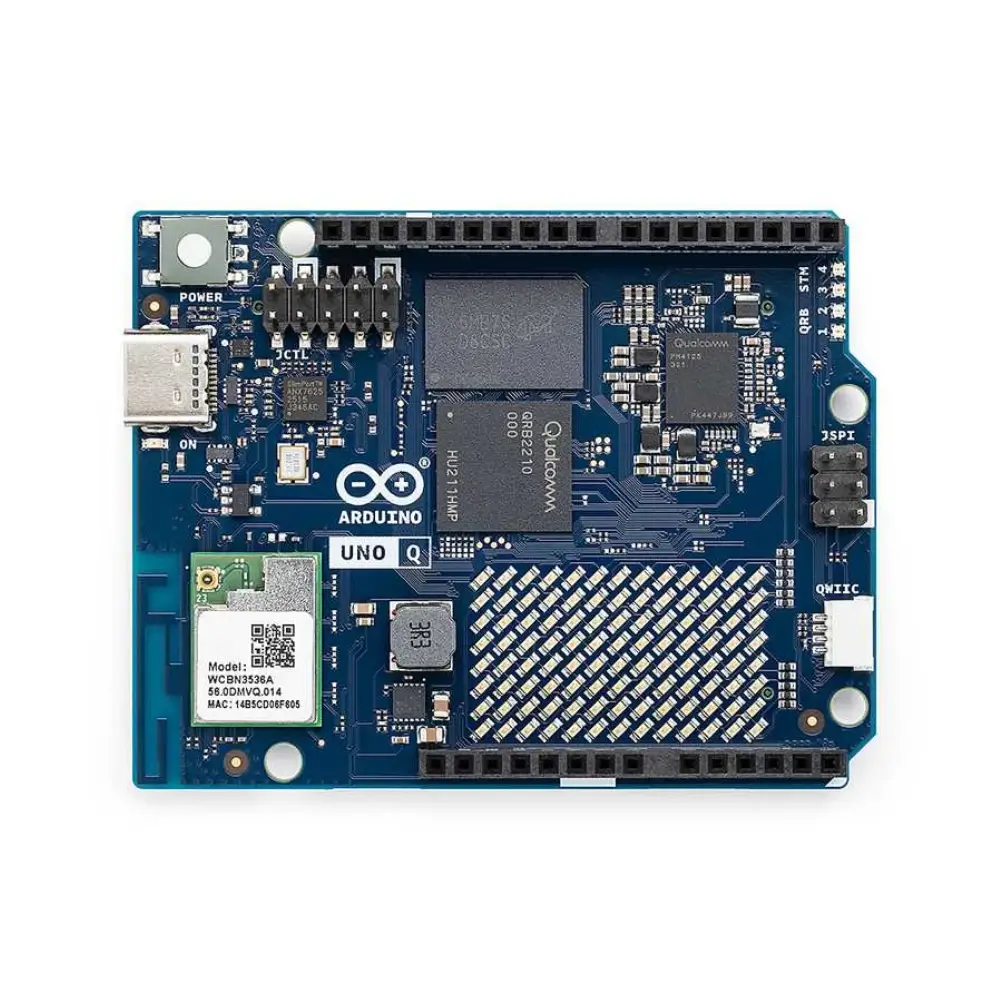

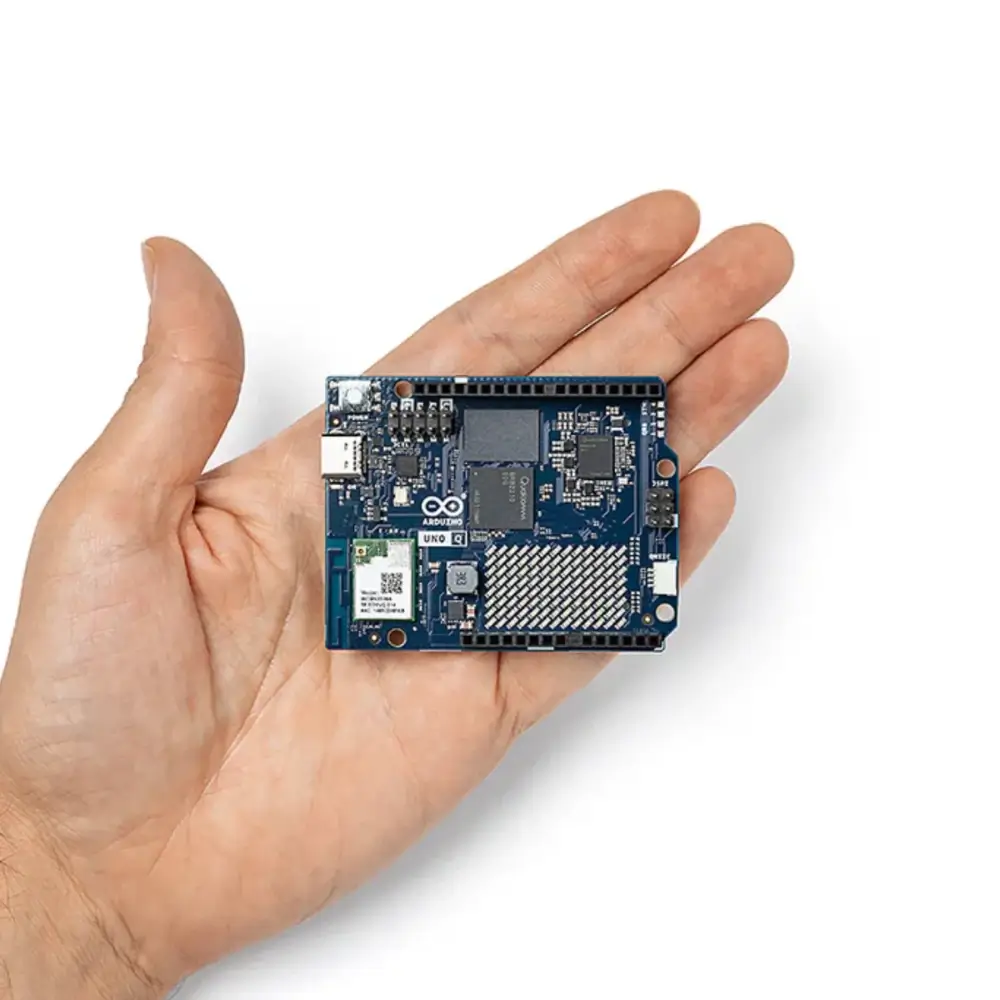

Arduino UNO Q
Fusiona la simplicidad clásica que amas con una potencia de cálculo sin precedentes. Diseñado para creadores, ingenieros y educadores, esta placa no es solo un microcontrolador; es una solución de doble cerebro que combina la versatilidad de Linux con la precisión del tiempo real.
Características Principales
Microcontrolador Híbrido
Incorpora un microcontrolador STM32U585 dedicado. Un MCU de ultra bajo consumo, encargado de gestionar los pines de entrada/salida y las tareas de tiempo real con precisión de microsegundos.

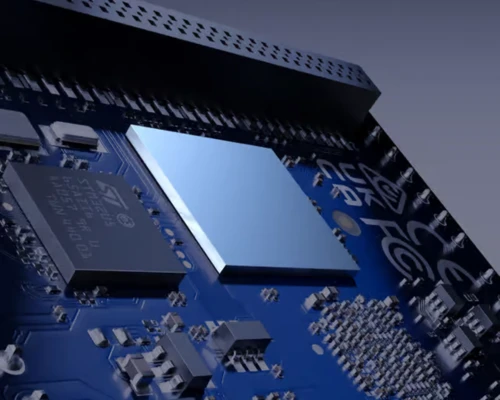

Almacenamiento Integrado
A diferencia de las placas SBC tradicionales que dependen de tarjetas SD propensas a fallos, el UNO Q integra 16GB de memoria flash eMMC. Almacenamiento soldado directamente a la placa no solo ofrece una durabilidad y fiabilidad superiores para el sistema operativo y tus datos.

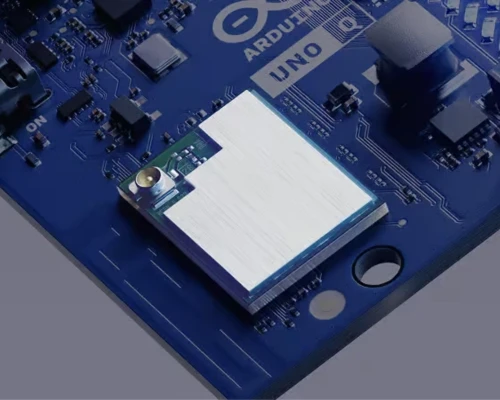

Conectividad Inalámbrica
Diseñado para el IoT moderno, se encuentra equipado con Wi-Fi® 5 de doble banda (2.4GHz y 5GHz) y Bluetooth® 5.1. Esta combinación asegura una transmisión de datos de alta velocidad y una conexión estable.

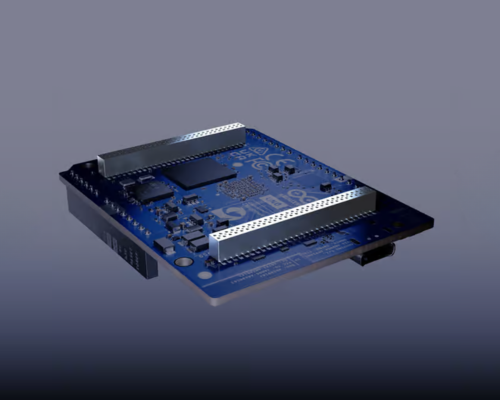

Cabezales de Alta Velocidad para Expansión
El UNO Q incluye dos conectores de alta densidad (DF40). Estos puertos exponen interfaces avanzadas como MIPI-DSI y MIPI-CSI, permitiendo conexión directa a pantallas de alta resolución, cámaras para visión por computadora y otros periféricos industriales.

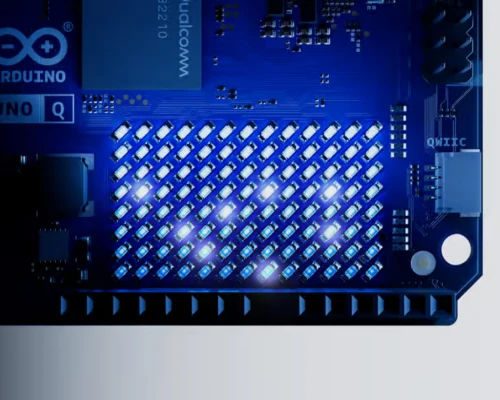

Interfaz Visual: Matriz LED Incorporada
Heredando una de las características de la familia R4, esta placa incorpora una matriz de LEDs rojos de 12×8. Una herramienta perfecta para: visualizar datos, estados del sistema, animaciones o mensajes de depuración directamente en la placa.

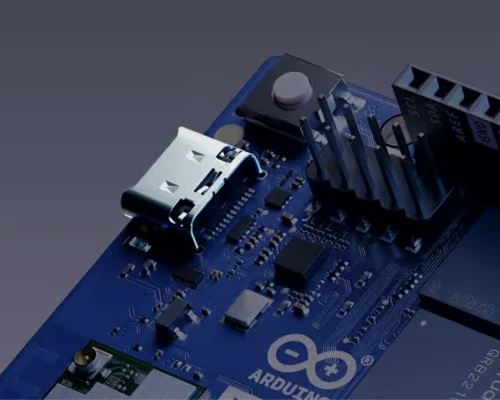

Conector USB-C® Versátil
Adopta el estándar moderno con un puerto USB-C®. El conector no solo provee una alimentación robusta, sino que actúa como el puente principal de datos, permitiendo programar el microcontrolador, acceder a la terminal de Linux o simular dispositivos HID con una sola conexión reversible y duradera

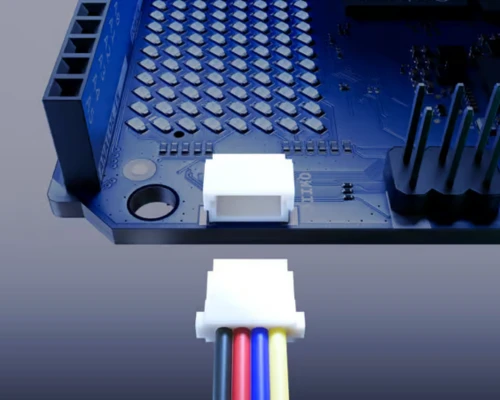

Ecosistema Plug-and-Play con Qwiic
Para agilizar el prototipado, el UNO Q integra un conector Qwiic. Este estándar de la industria permite conectar en cadena una vasta gama de sensores, actuadores y pantallas compatibles mediante un simple cable, eliminando por completo la necesidad de soldaduras o el uso de protoboards complejas para la comunicación I2C.
Pin Out
A continuación encontrarás el documento técnico oficial con el pinout completo del Arduino UNO Q. Este archivo PDF detalla la distribución exacta de los pines en ambas caras de la placa, especificando los niveles lógicos de voltaje, las funciones de los conectores de alta densidad y las precauciones de seguridad eléctrica necesarias para su operación
Interfaz y Conectividad Estándar
Conectividad y Alimentación:
- USB-C: Puerto principal para programación y alimentación.
- Entrada de Energía (VIN): Soporta un rango de +7-24 VDC.
- Conector Qwiic: Incluye un puerto dedicado (GND, 3V3, SDA, SCL) para conectar sensores I2C rápidamente sin soldar.
- Botones: Cuenta con un botón de encendido (Power Button) y los botones de RESET y BOOT.
Pines de Entrada/Salida (Cabezales):
- Digital: Dispone de los pines digitales clásicos, además de acceso a buses SPI, I2C y CAN.
- Analógico: Pines A0 a A5. ¡Advertencia! Aunque la mayoría de los pines son tolerantes a 5V, A0 y A1 NO lo son (solo soportan 3.3V). Aplicar 5V aquí podría dañar la placa.
- JCTL: Un conector específico que opera exclusivamente con lógica de 1.8V.
Visualización y Módulos:
- Matriz LED: Integra una matriz de 8×13 LEDs para mostrar animaciones o datos directamente en la placa.
- Módulo Inalámbrico: En esta cara se ubica el módulo WCBN3536A, encargado de la conectividad (Wi-Fi/Bluetooth).
Potencia de Cómputo y Expansión Avanzada
Núcleo de Procesamiento y Memoria:
- Microcontrolador Principal: Aquí reside el STM32U585, que es el procesador potente que gestiona la placa.
- Almacenamiento: Se observa un chip de eMMC Storage, que proporciona almacenamiento no volátil integrado.
Conectores de Alta Densidad (High Density Connectors):
Esta zona cuenta con dos conectores finos verticales para funciones avanzadas que no caben en los pines estándar:
- Conector JMEDIA: Dedicado a señales multimedia. Desglosa conexiones para cámaras (CSI) y pantallas (MIPI DSI), permitiendo transmisión de video.
- Conector JMISC: Para misceláneos y audio avanzado. Incluye pines para micrófonos (MIC2), salida de línea (LINEOUT) y audífonos (HPH).

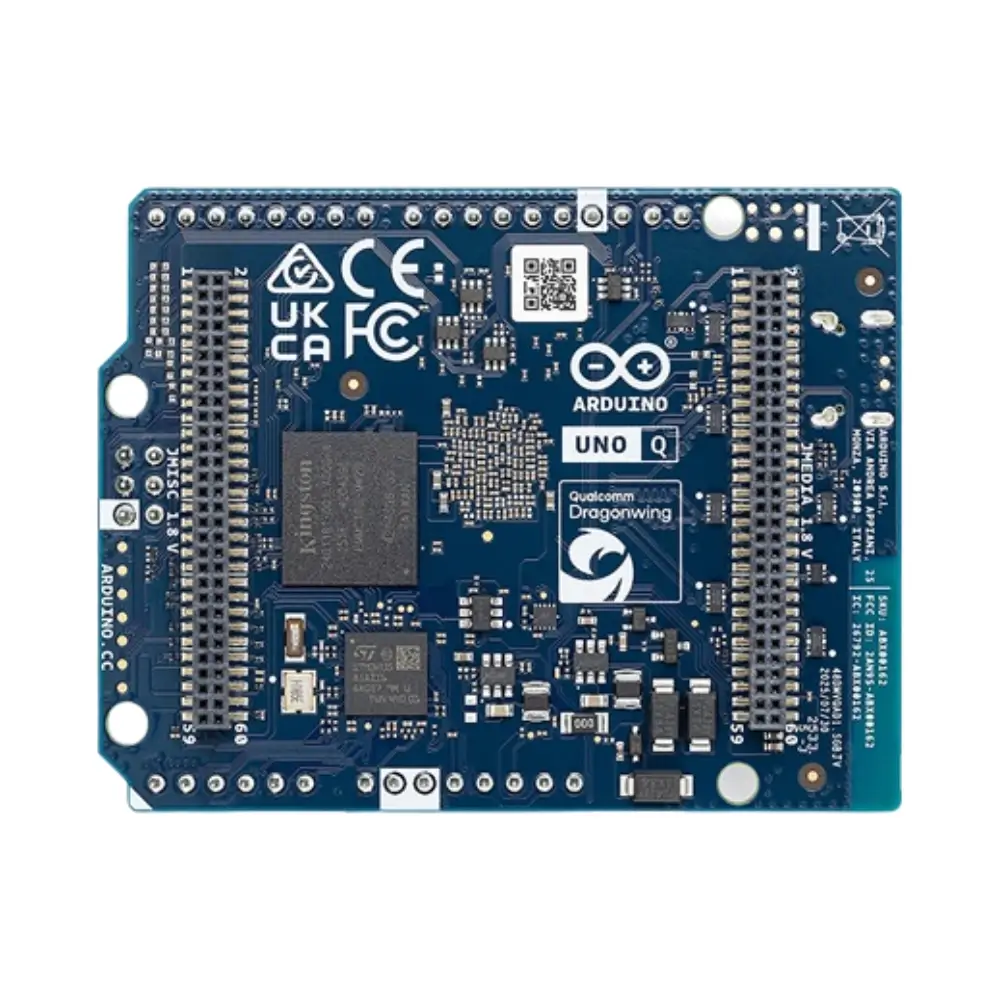

Notas Técnicas de la Cara Trasera:
- La funcionalidad de audio analógico provista en estos conectores es gestionada por un PMIC (Power Management IC).
- Estos conectores también exponen rieles de voltaje adicionales como +1V8, +3V3 y +5V USB
Documentación
¿Listo/a para profundizar en los detalles técnicos? Accede a la documentación oficial del Arduino UNO Q para encontrar guías de inicio rápido, esquemáticos completos y tutoriales paso a paso que te ayudarán a desplegar todo el potencial de Linux y la IA en tu próximo proyecto.
Preguntas Frecuentes
¿Qué es Arduino UNO Q?
UNO Q es la placa de Arduino compatible con Linux, que cuenta con un procesador Qualcomm Dragonwing™ QRB2210 de cuatro núcleos con GPU y un microcontrolador STM32U585, lo que permite una combinación única de aplicaciones Linux, control en tiempo real e IA ligera.
¿Qué tipo de entorno necesito para ejecutar aplicaciones en Linux y Arduino?
Arduino App Lab viene preinstalado en UNO Q. Conecta UNO Q a tu ordenador y descarga fácilmente Arduino App Lab para empezar a programar. ¡Sin configuraciones complicadas! Si usas UNO Q como ordenador de placa única (SBC), solo tienes que conectar un adaptador con un teclado, un ratón y un monitor; estarás listo para empezar en minutos.
¿UNO Q es de código abierto?
Sí, los esquemas y archivos Gerber de UNO Q están disponibles bajo la licencia CC-BY-SA 4.0.
¿Qué sistemas operativos son compatibles con Arduino App Lab?
Arduino App Lab es compatible con los principales sistemas operativos: Windows 10 o posterior (64 bits), macOS 11 o posterior (64 bits), Ubuntu 22.04 o posterior y Debian Trixie (64 bits). Arduino App Lab también viene preinstalado de forma nativa en el sistema operativo Debian de la placa UNO Q, para que puedas empezar a usarlo inmediatamente.
¿Puedo usar el IDE de Arduino con UNO Q?
Sí, creemos en la apertura y la libertad de elección; por eso, puedes seguir usando el IDE de Arduino para ejecutar tus programas en el subsistema de microcontrolador UNO Q, usar tus propias herramientas mediante la CLI de Arduino y mucho más. Sin embargo, para aprovechar al máximo las capacidades del UNO Q, ¡Arduino App Lab es la herramienta ideal! Es la plataforma de última generación que hemos diseñado para una experiencia de desarrollo totalmente nueva, que integra fácilmente programas de Arduino, Python® e IA. ¡Prueba Arduino App Lab y descubre cómo puedes añadir funcionalidades, no complejidad!
¿Debo elegir UNO R4 o UNO Q? ¿Cuál es la diferencia?
Ambas placas pertenecen a la misma familia UNO, pero están diseñadas para necesidades diferentes. La UNO R4 es una placa de microcontrolador pura, ideal para quienes buscan simplicidad, eficiencia y un enfoque centrado en el hardware. Ofrece un rendimiento en tiempo real y bajo consumo para tareas como la lectura de sensores, el control de actuadores y la creación de prototipos IoT. Gracias a su total compatibilidad con shields y librerías de Arduino, y la facilidad de uso del IDE de Arduino, es la opción perfecta para aprender, experimentar y convertir ideas en proyectos funcionales rápidamente.
La UNO Q da un paso más allá al incorporar un procesador compatible con Linux junto al microcontrolador. Esto permite ejecutar modelos de IA, procesar imágenes y audio, o conectar aplicaciones web avanzadas, todo ello controlando el hardware mediante el microcontrolador STM32. Con App Lab, incluso se puede centralizar todo, combinando sketches, scripts de Python y modelos de IA.
¿Cómo conecto un teclado, un ratón y una pantalla HDMI a UNO Q?
Utilice un adaptador USB-C compatible con Power Delivery (PD) y salida de vídeo. Esto amplía el puerto USB-C de la UNO Q a conectores estándar para un uso similar al de un ordenador de sobremesa. Asegúrese de que el adaptador sea compatible con PD, ya que se utiliza para alimentar la placa. Sin él, la UNO Q no arrancará. Para conectar una pantalla, teclado, ratón u otros periféricos, conecte sus dispositivos al adaptador. Recomendamos utilizar la versión de 4 GB de RAM de la UNO Q (¡próximamente disponible!) para una configuración independiente.
¿Puedo desarrollar con la placa UNO Q de forma inalámbrica?
Sí. Simplemente conecta Arduino App Lab y tu UNO Q a la misma red mediante Wi-Fi o Ethernet. Incluso puedes desarrollar con varias placas a la vez.
¿Es Arduino App Lab de código abierto?
Sí, App Lab y la biblioteca App Bricks son de código abierto; su equipo se encuentra trabajando para publicar los repositorios de código fuente correspondientes, estarán disponibles próximamente. Podrás encontrar más información haciendo clic aquí.
