Descripción

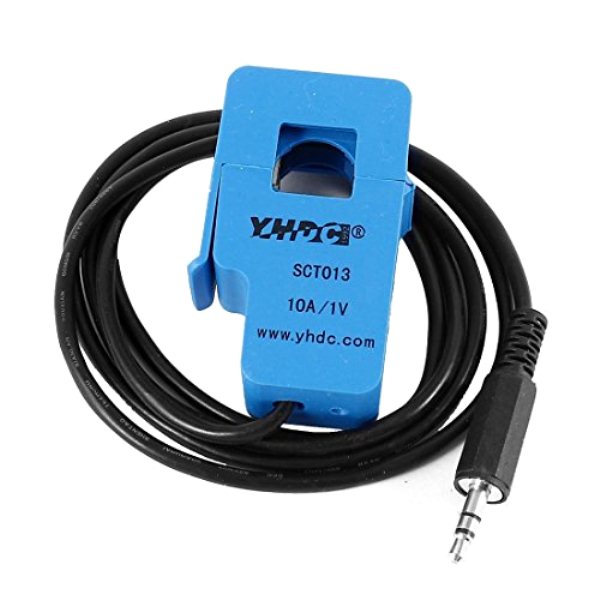

TRANSFORMADOR DE CORRIENTE (NÚCLEO DIVIDIDO)
Los transformadores de corriente (TC) son sensores que se utilizan para medir la corriente alterna. Son particularmente útiles para medir el consumo de electricidad de un edificio entero (o generación para el caso).
El tipo de núcleo dividido, es particularmente adecuado para el uso de bricolaje se puede enganchar directamente a cualquier cable de alta tensión o neutral sin tener que hacer ningún trabajo de alta tensión eléctrica.
CARACTERÍSTICAS:
- Corriente de entrada: 0 ~ 10A AC/1V
- Modo de salida: 0 ~ 1V
- No linealidad: ± 1%
- Resistencia Grado: Grado B
- Temperatura de trabajo: -25 ° C ~ + 70 ° C
- Rigidez dieléctrica: 1000V AC/1min 5mA
- Longitud del cable: 1 m
- Tamaño de la apertura: 13mm x 13mm
APLICACIONES:
– Adecuado para la medición de corriente
– Vigilancia y protección de motores AC
– Equipos de iluminación
– Compresor de aire
Ejemplo de conexión con ARDUINO YUN
